Bro dan Sis penggemar otomotif yang setia membaca Mobeelkoe! Kembali lagi dengan saya, Herlando, dan kali ini kita akan membahas topik yang krusial banget buat keselamatan berkendara, yaitu skema relay lampu mobil. Seringkali kita meremehkan komponen kecil ini, padahal perannya vital dalam memastikan lampu mobil kita menyala terang dan optimal. Yuk, kita bedah tuntas!
Kenapa Lampu Mobil Perlu Relay?
Kenapa Lampu Mobil Perlu Relay?
Pertanyaan yang sering muncul adalah, kenapa sih lampu mobil perlu relay? Bukannya bisa langsung disambung dari saklar ke lampu? Jawabannya sederhana: arus listrik yang dibutuhkan lampu, terutama lampu high beam atau lampu tembak, itu lumayan besar. Jika arus besar ini melewati saklar langsung, saklar bisa cepat rusak, bahkan meleleh karena panas berlebih. Bayangkan kalau saklar lampu kalian meleleh di tengah perjalanan malam, repot kan? Selain itu, arus yang melewati kabel panjang dari aki ke saklar lalu ke lampu akan mengalami penurunan tegangan (voltage drop). Akibatnya, lampu menyala redup, jauh dari performa maksimalnya. Di sinilah peran relay menjadi sangat penting.
Relay bertindak sebagai saklar elektronik yang dikendalikan oleh arus kecil dari saklar lampu. Arus besar dari aki langsung dialirkan ke lampu melalui relay, sehingga saklar lampu hanya bertugas "memerintahkan" relay untuk menghubungkan atau memutuskan arus. Dengan cara ini, saklar lampu lebih awet, dan yang lebih penting, lampu mendapatkan tegangan yang stabil dan optimal dari aki. Hasilnya? Lampu menyala lebih terang, meningkatkan visibilitas dan keselamatan berkendara di malam hari.
Komponen Utama dalam Skema Relay Lampu
Sebelum kita masuk ke skema pemasangan, penting untuk memahami komponen-komponen utama yang terlibat. Pertama, tentu saja relay itu sendiri. Relay umumnya memiliki 4 atau 5 kaki, masing-masing dengan fungsi yang berbeda. Kaki 30 adalah input arus dari aki, kaki 87 adalah output arus ke lampu, kaki 85 adalah ground, dan kaki 86 adalah input arus dari saklar lampu. Jika relay memiliki 5 kaki, kaki 87a adalah output arus alternatif yang aktif saat relay tidak aktif (tidak digunakan dalam skema lampu mobil standar).
Selain relay, kita juga membutuhkan saklar lampu, yang berfungsi sebagai pengendali utama. Kemudian, aki sebagai sumber daya utama. Jangan lupakan juga kabel dengan ukuran yang sesuai untuk menghantarkan arus besar dari aki ke relay dan lampu. Terakhir, pastikan kalian memiliki fuse (sekring) yang tepat untuk melindungi rangkaian dari korsleting. Fuse ini dipasang di dekat aki, pada kabel yang menuju relay. Pemilihan fuse yang tepat sangat penting untuk mencegah kebakaran jika terjadi masalah pada rangkaian.

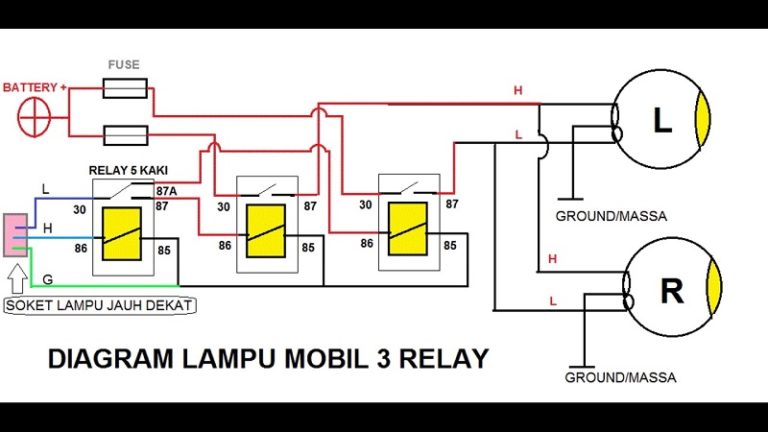

Skema Pemasangan Relay Lampu Mobil: Langkah Demi Langkah
Skema Pemasangan Relay Lampu Mobil: Langkah Demi Langkah
Oke, sekarang kita masuk ke bagian yang paling ditunggu-tunggu: skema pemasangan relay lampu mobil. Perlu diingat, skema ini adalah contoh umum dan mungkin perlu disesuaikan tergantung jenis lampu dan konfigurasi mobil kalian. Pastikan kalian memiliki pengetahuan dasar tentang kelistrikan mobil atau minta bantuan mekanik profesional jika merasa ragu.
Langkah 1: Hubungkan kaki 30 relay ke terminal positif (+) aki melalui fuse. Pastikan fuse memiliki nilai ampere yang sesuai dengan kebutuhan lampu kalian. Misalnya, untuk lampu halogen 55W, fuse 15A sudah cukup. Langkah 2: Hubungkan kaki 85 relay ke ground (massa) mobil. Pastikan koneksi ground ini bersih dan kuat untuk memastikan arus balik yang baik. Langkah 3: Hubungkan kaki 86 relay ke output saklar lampu. Kabel ini akan membawa arus kecil dari saklar lampu untuk mengaktifkan relay. Langkah 4: Hubungkan kaki 87 relay ke lampu. Pastikan kabel yang digunakan memiliki ukuran yang cukup untuk menghantarkan arus besar ke lampu. Terakhir, hubungkan ground lampu ke ground (massa) mobil.
Ulangi langkah-langkah di atas untuk lampu sisi lainnya (jika menggunakan dua relay untuk lampu kanan dan kiri). Pastikan semua koneksi kencang dan terlindungi dengan baik untuk mencegah korsleting. Setelah semua terpasang, coba nyalakan lampu. Jika semua terpasang dengan benar, lampu akan menyala lebih terang dari sebelumnya. Selamat!
Tips Tambahan dan Troubleshooting
Beberapa tips tambahan yang perlu kalian perhatikan. Pertama, gunakan relay berkualitas baik. Relay murahan biasanya cepat rusak dan tidak tahan lama. Kedua, pastikan semua koneksi kabel kencang dan terlindungi dari air dan kotoran. Ketiga, periksa fuse secara berkala. Jika fuse sering putus, berarti ada masalah pada rangkaian kalian. Segera cari tahu penyebabnya dan perbaiki.
Jika lampu tidak menyala setelah pemasangan relay, periksa beberapa hal berikut. Pastikan relay berfungsi dengan baik. Kalian bisa mencoba mengganti relay dengan yang baru untuk memastikan. Periksa juga fuse, saklar lampu, dan semua koneksi kabel. Jika semua sudah diperiksa dan lampu masih tidak menyala, kemungkinan ada masalah pada lampu itu sendiri atau pada ground. Dengan mengikuti panduan ini, saya harap kalian bisa memasang relay lampu mobil dengan aman dan benar. Ingat, keselamatan berkendara adalah yang utama. Sampai jumpa di artikel Mobeelkoe berikutnya!
